Arduino Tutorial: Die Siebensegmentanzeige

In diesem Tutorial wirst du mit der Siebensegmentanzeige Zahlen ausgeben lassen. Man kann sie zum Beispiel verwenden um sich die Uhrzeit ausgeben zu lassen.

Was benötigst du?

  • 1 x Arduino Uno



  • 1 x USB Kabel



  • 1 x Steckbrett



  • 1 x Siebensegmentanzeige(F3191AH)



  • 8 x Ohmscher Widerstand (220 Ohm)



  •  Jump Wire (Männlich)

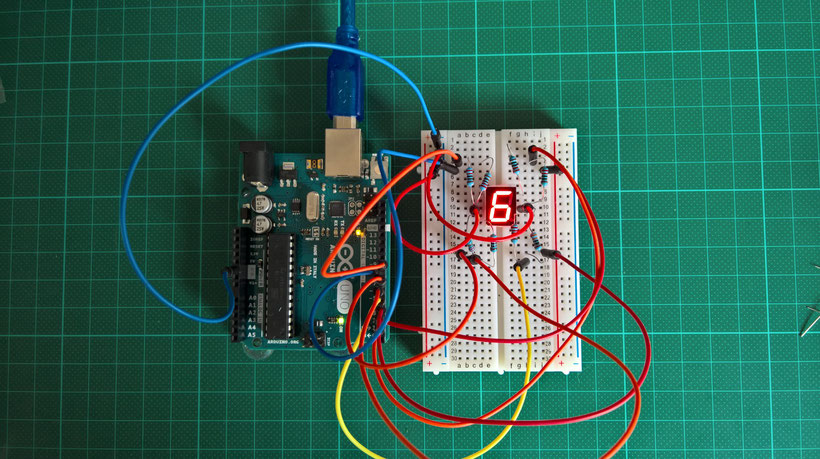

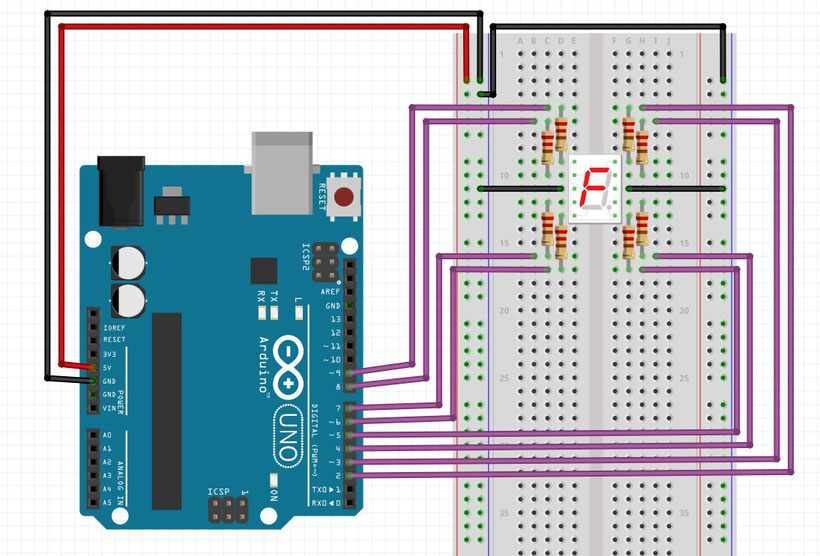

Wie sieht der Schaltplan aus?







Der Code

int nummer[10][8]={{1,1,1,0,1,1,1,0},         // Anlegung der Pins für die Zahl 0

                   {0,1,1,0,0,0,0,0},         // Anlegung der Pins für die Zahl 1

                   {1,1,0,0,1,1,0,1},         // Anlegung der Pins für die Zahl 2

                   {1,1,1,0,1,0,0,1},         // Anlegung der Pins für die Zahl 3

                   {0,1,1,0,0,0,1,1},         // Anlegung der Pins für die Zahl 4

                   {1,0,1,0,1,0,1,1},         // Anlegung der Pins für die Zahl 5

                   {1,0,1,0,1,1,1,1},         // Anlegung der Pins für die Zahl 6

                   {1,1,1,0,0,0,1,0},         // Anlegung der Pins für die Zahl 7

                   {1,1,1,0,1,1,1,1},         // Anlegung der Pins für die Zahl 8

                   {1,1,1,0,1,0,1,1},};       // Anlegung der Pins für die Zahl 9



int led[]={2,3,4,5,6,7,8,9};                  // Variable für die Arduino Pins



void setup() {



   for(int i=0; i<8;i++)                      //

   {                                          // die LEDs als Ausgang definieren

       pinMode(led[i],OUTPUT);                //

   }                                          //

}



void loop() {



   for(int i = 0;i<10;i++)                    // Schreibe die Zahl 0 bis 9

   {

       for(int a=0;a<8;a++)                   // Gib zu jeder einzelnen Zahl das

                                              // LOW- bzw. HIGH- Potenzial an

       {                                      //

           digitalWrite(led[a],nummer[i][a]); //

       }                                      //



        delay(1000);                          // Warte eine Sekunde

   }

}





Den Sketch kannst du auch hier herunterladen.





Code- Review

Durch die vorherigen Kapitel, müsste der Sketch eigentlich verständlich sein. Der Code- Review wird deswegen dieses mal ausgelassen.





Wie funktioniert nun die Siebensegmentanzeige?

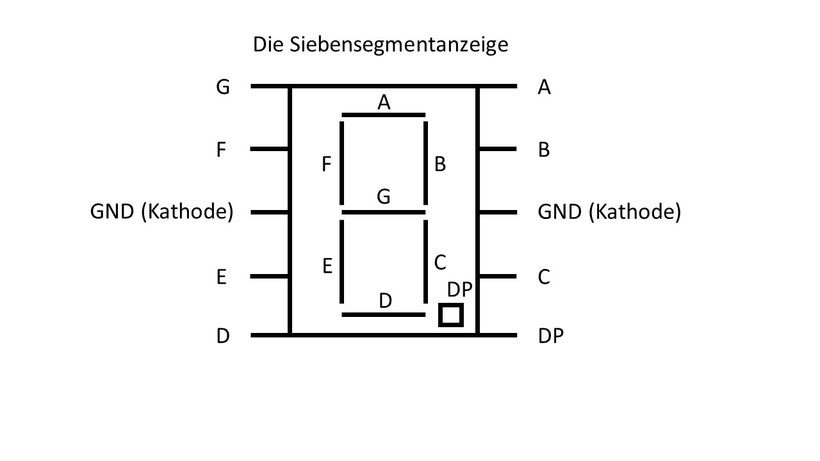

Die Siebensegmentanzeige besitzt insgesamt 10 Pins. Zwei werden mit Masse (GND) verbunden und die anderen 8 Pins steuern einzelne Pins an.









Der Pin DP lässt hier den Punkt aufleuchten. Da du in diesen Tutorial nur Zahlen ausgeben solltest, war dieser Pin immer auf 0 (LOW).

Das erste Element im jeweiligen Array gibt das Potenzial für Pin A an. Das letzte Element gibt das Potenzial von G an.

Also:



{1,1,1,0,1,1,1,0}

{A,B,C,DP,D,E,F,G}



Damit weißt du nun alles was man über Siebensegmentanzeigen wissen muss.
