Versuchen wir unsere Schaltung aus dem letzten Kapitel mit 2 LEDs mehr zu erweitern und anschließend ein sogenanntes Lauflicht zu erzeugen.

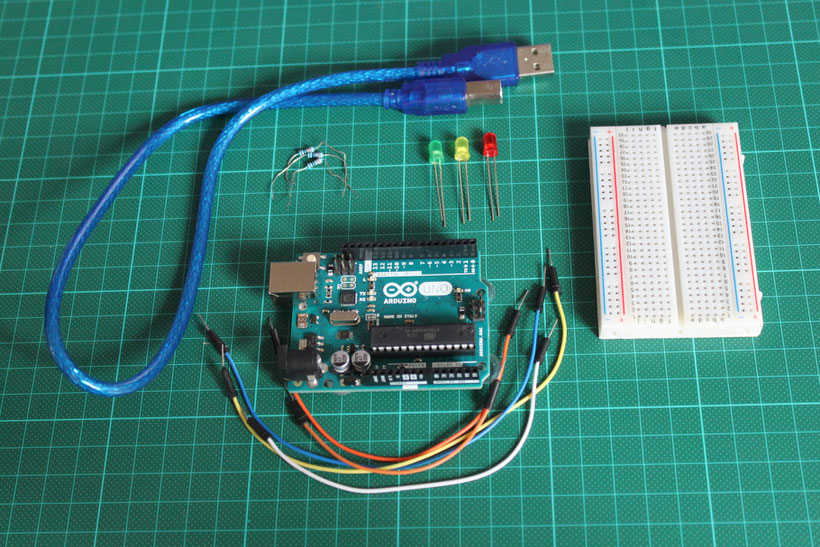

Was benötigst du?
- 1 x Arduiono Uno
- 1 x USB Kabel
- 1 x Steckbrett
- 1 x LED (Rot)
- 1 x LED (Gelb)
- 1 x LED (Grün)
- 3 x Ohmscher Widerstand (220 Ohm)
- Jump Wire (Männlich)

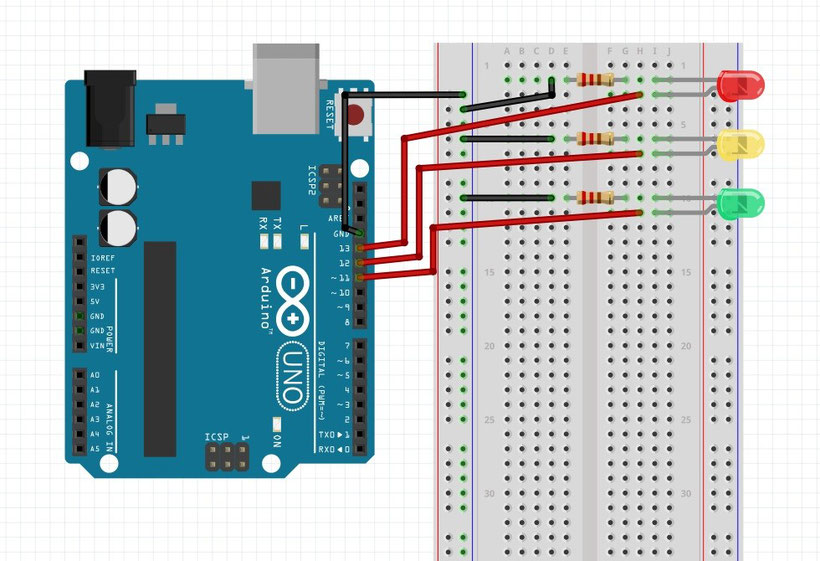

Wie sieht die Schaltung aus?
Die rote LED wird an Pin 13, die gelbe LED an Pin 12 und die grüne LED an Pin 11 angesteuert.
Der Code
Als erstes werden alle LEDs ausgeschaltet. Danach wird die rote LED eine Sekunde aufleuchten. Anschließend machen wir sie aus und lassen die gelbe LED eine Sekunde leuchten. Als letztes wird die gelbe LED ausgemacht und die grüne LED leuchtet eine Sekunde. Der Vorgang wird durch die loop- Methode wiederholt.
//Die Anleitung findest du unter:
https://www.mymakerstuff.de/arduinotutorial-drei-leds-ansteuern/
int ledRot = 13; // definiere Variable für Pin 13
int ledGelb = 12; // definiere Variable für Pin 12
int ledGruen = 11; // definiere Variable für Pin 11
void setup() {
pinMode(ledRot, OUTPUT); //
pinMode(ledGelb, OUTPUT); // definiere die LEDs als Ausgänge
pinMode(ledGruen, OUTPUT); //
}
void loop() {
digitalWrite(ledRot, LOW); //
digitalWrite(ledGelb, LOW); // mache die LEDs aus
digitalWrite(ledGruen, LOW); //
digitalWrite(ledRot, HIGH); // mache die rote LED an
delay(1000); // und warte eine Sekunde
digitalWrite(ledRot, LOW); // mache die rote LED aus
digitalWrite(ledGelb, HIGH); // danach mache die gelbe LED an
delay(1000); // und warte eine Sekunde
digitalWrite(ledGelb, LOW); // mache die gelbe LED aus
digitalWrite(ledGruen, HIGH); // danach mache die grüne LED an
delay(1000); // und warte eine Sekunde
}
int ledRot = 13; // definiere Variable für Pin 13
int ledGelb = 12; // definiere Variable für Pin 12
int ledGruen = 11; // definiere Variable für Pin 11
void setup() {
pinMode(ledRot, OUTPUT); //
pinMode(ledGelb, OUTPUT); // definiere die LEDs als Ausgänge
pinMode(ledGruen, OUTPUT); //
}
void loop() {
digitalWrite(ledRot, LOW); //
digitalWrite(ledGelb, LOW); // mache die LEDs aus
digitalWrite(ledGruen, LOW); //
digitalWrite(ledRot, HIGH); // mache die rote LED an
delay(1000); // und warte eine Sekunde
digitalWrite(ledRot, LOW); // mache die rote LED aus
digitalWrite(ledGelb, HIGH); // danach mache die gelbe LED an
delay(1000); // und warte eine Sekunde
digitalWrite(ledGelb, LOW); // mache die gelbe LED aus
digitalWrite(ledGruen, HIGH); // danach mache die grüne LED an
delay(1000); // und warte eine Sekunde
}
Ihr könnt den Sketch auch hier herunterladen:
Der Sketch
Der Sketch ist für das Projekt: Drei LEDs ansteuern.
